E3604 Induktivitäts-Meßbrücke

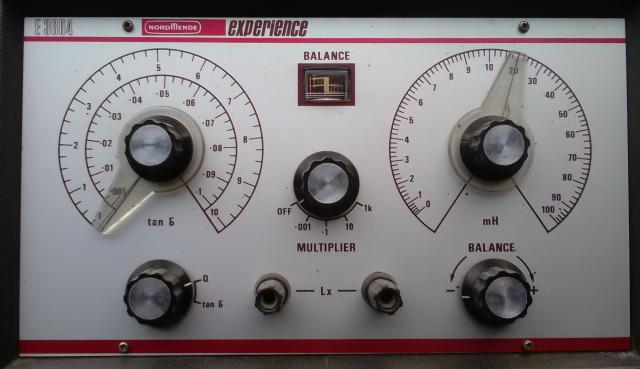

Bild "Nordmende Experience:E3604-640.jpg"

BeschreibungTechnische Daten
Präzise und schnell werden mit dieser Meßbrücke
Induktivitäten von 1uH ... 100H aus dem HF- und
NF-Bereich erfasst.

Der Wahlschalter Q/tan d gestattet zwei Meßverfahren
und berücksichtigt damit das unterschiedliche
Verhalten von Ferrrit- und Eisenkernspulen.
Die Meßgenauigkeit ist besser als +/- 5%.

Das im Brückenzweig liegende Anzeigeinstrument kann
über einen Regler den jeweiligen Meßvorgängen ent-
sprechend dem Zeigerausschlag angepaßt werden.

Betriebsspannung 9 Volt über eingebaute Meßbatterie
oder Anschluß eines Netzgerätes über die Extern-
Buchse an der Rückwand des Gerätes
Meßbereiche:
    1 uH ... 100 mH
    100uH ... 10mH
    10mH ... 1 H
    1H ... 100H
    Meßgenauigkeit +/- 5%
Kreisgüte:
    Q von 0,1 ... 1000, +/-10%
    Oszillator Frequenz fo = 1592 Hz
Verlustfaktor:
    tan d von 10 ... 0,001; +/- 10%
Betriebsspannung:
    Meßbatterie 9 V -
    oder extern über Netzgerät -
    Strombelastung ca 15 mA
Abmessungen: B 240 H140 T 100 mm
Sonstiges:
    Strandardzubehör ohne Batterie
