E3600 Sinus-Rechteck-Generator

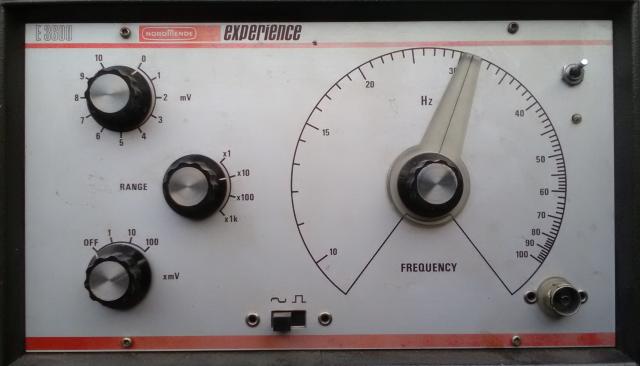

Bild "Nordmende Experience:E3600-640.jpg"

Beschreibung technische Daten
Niederfrequenzgenerator mit hoher Frequenzkonstanz bis 100 kHz und stabilisierter Ausgangspannung bis 1Vss.

Der Frequenzbereich von 10Hz ... 100kHz ist dekadisch unterteilt (4 Bereiche).

Die Ausgangsspannung kann sowohl in Stufen als auch kontinuierlich geregelt werden.

Die Sinusfrequenz wird nach dem Wienbrücken-Prinzip und die Rechteckfrequenz über eine getriggerte Multivibrator-Schaltung erzeugt, bei niedrigem Klirrfaktor und geringer Anstiegszeit.

Das Gerät arbeitet im Batteriebetrieb - es kann aber auch ein Netzspeisegerät extern angeschlossen werden.
Frequenzbereiche:
10Hz ... 100 Hz
100Hz ... 1000Hz (1kHz)
1kHz ... 10kHz
10kHz ... 100 kHz
Frequenzgenauigkeit: +/- 3%
Ausgangsspannung: 1mVss ... 1Vss +/- 3% für Sinus- und Rechteckfrequenzen
Ausgangswiderstand: max 1kOhm
Klirrfaktor:für den Sinus-Ausgang im unteren Frequenzbereich 0,2%, im obere Frequenzbereich < 1,0%
Anstiegszeit: für den Rechteck-Ausgang im unteren Frequenzbereich < 0,1uS, im oberen Frequenzbereich 0,3uS
Betriebsspannung: Meßbatterie 9V oder extern über Netzgerät - Strombelastung ca. 20 mA
Abmessungen: B 240, H 140, T 100 mm
Sonstiges: Standard-Zubehör ohne Batterie

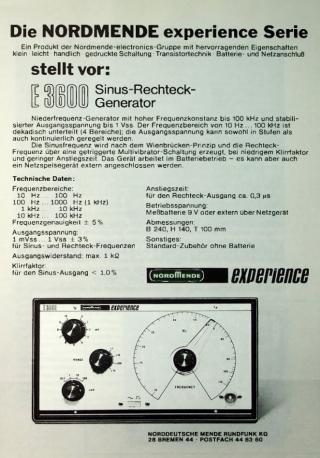

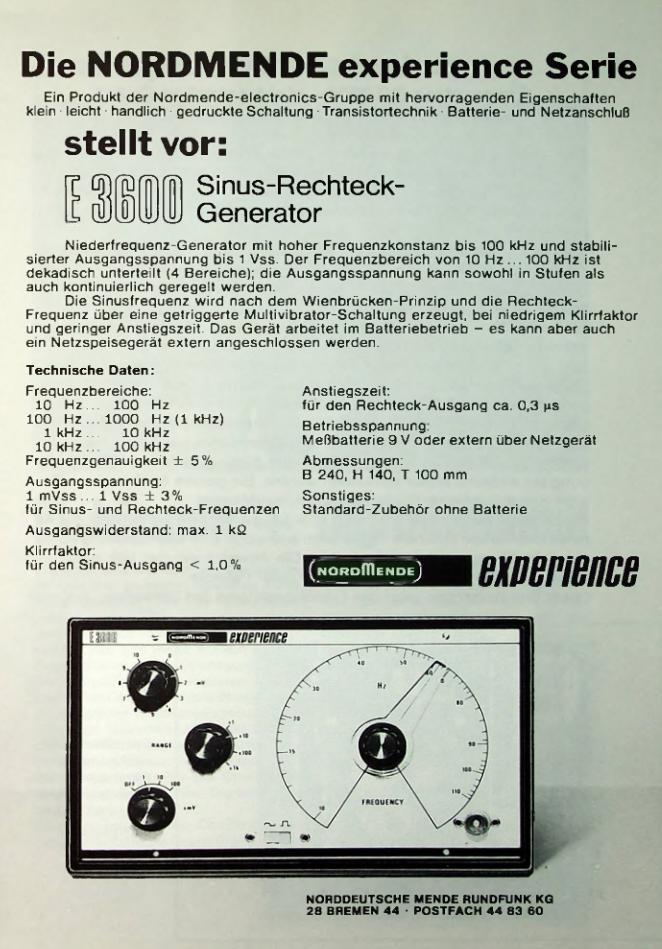

Bild "Nordmende Experience:E3600_in_Hobby_Buecherei_Band_29_1972_320.jpg"Im Band 29 der Hobby Bücherei aus 1972 wurde eine Anzeige von Nordmende veröffentlicht, in der der Sinus-Rechteck-Generator E3600  mit seinen technischen Daten beworben wird.
- Frequenzbereich 10Hz bis 100kHz in vier Bereichen
- Frequenzgenauigkeit +/- 5%
- Ausgangsspannung 1mVss bis 1Vss in drei Bereichen
- 1kOhm Ausgangswiderstand
- Klirrfaktor für Sinus unter 1%
