| Beschreibung | technische Daten |
|---|

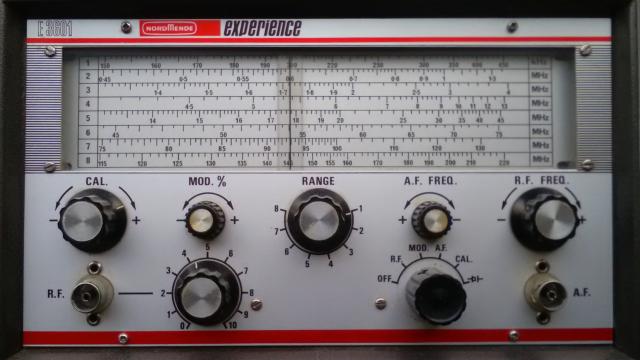

Ein HF-Grundwellengenerator mit besonderen technischen Eigenschaften für ein vielseitiges Messprogramm im Frequenzbereich von 147 kHz bis 220 MHz.
Die Linearskala ist in 8 Bereiche übersichtlich aufgeteilt und gestattet in Verbindung mit dem Klarsichtläufer der Schwungradeinstellung (Antrieb 7,5:1 übersetzt) ein präzises und schnelles Einstellen der Meßfrequenzen.
Einstellgenauigkeit +/- 0,05% durch zusätzliche elektronische Feinabstimmkontrolle und eingebauten 1 MHz-Quarz in allen Bereichen.
Quarzspannung steht auch getrennt am HF-Ausgang zur Verfügung.
Weitere Besonderheiten:
HF-Träger kann intern- und extern von 0 .. 50% moduliert werden - variable Intern-Modulationsfrequenz zwischen 800 .. 1200Hz - regelbarer NF-Ausgang (Frequenz 800 ... 1200Hz) - Batteriebetrieb 9V; es kann auch ein Netzspeisegerät extern abgeschlossen werden. | Frequenzbereiche:
147 kHz ... 455 kHz
450 kHz ... 1,35 MHz
1,3 MHz ... 4,2 MHZ
4,0 MHz ... 13,2 MHz
13,0 MHz ... 45,0 MHz
44,0 MHZ ...77,0 MHz
75,0 MHz ... 130 MHz
115 MHz ... 220 MHz
Einstellgenauigkeit: +/- 0,05% über Quarzeichung und elektronische Feinabstimmung
HF-Ausgangsspannung: Kapazitive Auskopplung - ca. 100 mV in sallen Bereichen
AM-Modulation: intern und extern von 0 ... 50%
NF-Ausgang: Regelbar - 800 ... 1200 Hz
Betriebsspannung: Messbatterie 9V oder extern über Netzgerät - Strombelasung ca. 10 mA
Abmessungen: B 240mm H 140mm T 100mm
Sonstiges: Standard-Zubehör ohne Batterie |
